玻璃钢化炉机械传动方式及结构组成介绍

玻璃钢化炉机械传动方式及结构组成介绍

时间:2021-09-07 17:42:49 点击:881 次 来源:洛阳悦高玻璃技术有限公司
  玻璃钢化炉成为钢化玻璃生产的主要设备,为各行各业生产出各种尺寸和样式的钢化玻璃,且拥有着普通玻璃无法比拟的机械强度和热稳定性,使用更加安全。那么钢化炉设备具体结构组成和传动方式你了解吗?下面就由悦高小编给大家介绍一下玻璃钢化炉机械传动方式及结构组成。


  一、玻璃钢化炉结构组成


  平钢式钢化炉主要是由放片段、对流加热段、平钢化段、和取片段四大部分,以及高压离心风机、供风管道、集风箱、气路、电气控制柜、操作台等组成。

  机组各部分传动采用交流变频技术,电机驱动,往复驱动速度可调;各部位运行由以工业电脑及PLC组成的控制系统自动完成;供风系统风压自动调节,上下风栅电动开合、风量电动平衡,主风阀自动通断;炉体、风栅主传动采用O形皮带传动,其中炉体采用三重复合传动同步技术,即正交圆形传动带加互联圆形传动带;入、出片台主传动采用链传动,结构简洁、可靠;炉体、风栅主传动设有停电状态时,手动应急出片功能,根据客户需要也可增加应急电源装置,保证停电后炉体陶瓷辊道的低速运转,下面一起了解一下玻璃钢化炉机械传动方式。

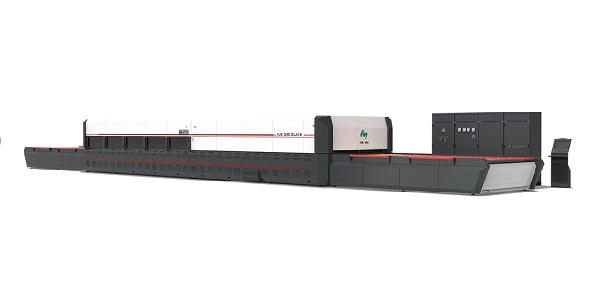

  YG-PG系列平钢化电炉机组

  二、玻玻璃钢化炉机械传动方式


  1、带传动:钢化玻璃通过钢化炉的陶瓷锟道传动,用带O形带、同步带传动,也是目前玻璃钢化炉中运转的主要机械传动方式。

  2、链传动:链传动主要用在上下片台的锟道传动;C弯/B弯的辊道传动;C弯/B弯的配重升降传动;玻璃钢化炉风栅的升降传动。

  3、齿轮传动:玻璃钢化炉炉体的手摇驱动;弯变弧机构传动;炉体升降传动;风栅升降传动。

  4、蜗轮蜗杆传动:涡轮蜗杆减速机的传动;风栅及玻璃钢化炉炉体使用升降机的传动。

  5、螺旋传动:玻璃钢化炉上炉体丝杠升降传动;风栅升降的升降机传动;小型钢化炉B弯变弧机构的传动。

  以上几种机玻璃钢化炉机械传动方式运用在钢化炉的各个运行结构中,分别起到不同的作用,整体配合完成了设备的流畅运行。以上就是此次的内容分享,如果大家还有关于玻璃钢化炉其他方面的问题也欢迎来电咨询我们洛阳悦高玻璃技术有限公司,我们生产有各种型号的玻璃钢化炉,且拥有丰富的生产维护经验,欢迎大家来电咨询了解。
